    OTG線與Micro數據線接線圖區別以及OTG功能解析(micro改typec帶數據功能的思路)
    2024年10月17日 10:16   瀏覽:44   來源:速為頭條號

           OTG功能隨著安卓智能手機等移動設備已全面普及,OTG已成為安卓智能手機的標配功能。USB OTG標準具備電源管理功能,它允許設備既可作為主機HOST,也可作為外設DEVICE。OTG讓手機、平板電腦直接連接USB外設如U盤、鍵盤、鼠標、打印機等,方便了日常使用。


    OTG功能解析

             安卓手機OTG常見為micro usb接口與 type c接口。OTG接口構造與手機數據接口沒有區別,只需一條OTG數據線,即讓手機具備了讀取U盤等USB外設的OTG功能。

           以micro usb otg數據線為例,解析OTG功能

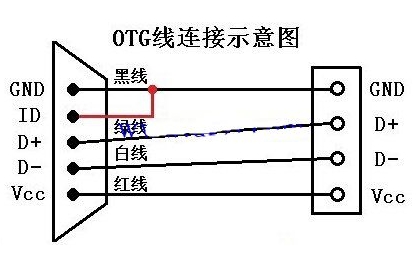

    OTG線功能接線原理圖


            上圖OTG數據線功能接線原理圖所示,其內部線芯共4條線,連接USB A與Micro USB頭。4條線分別為2條數據線(一般為綠色與白色,對應連接D+與D-)、1條電源線(VBUS,一般為紅線)以及1條地線(GND接地,一般為黑色線)。我們看到,在Micro USB接頭上,多了一個ID針,通過一條導線將ID針與地線連接,即成OTG數據線。

            手機等移動設備即是通過OTG數據線的這種接線方式,來識別U盤等外設。此時的手機工作于主機HOST模式,具備了OTG功能,可讀取U盤內容,連接鍵盤、鼠標進行操作。

            OTG數據線與普通Micro USB數據線有什么區別?

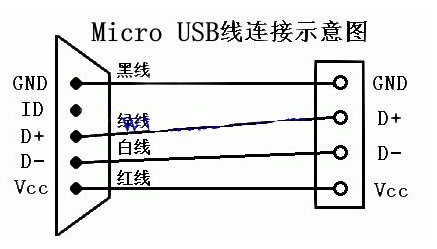

    Micro USB數據線功能接線原理圖

            上圖即為micro usb數據線連接圖,對比上文OTG線接線圖我們看到,二者內部線芯一樣,只差在接頭上:Micro USB數據線接頭ID針懸空。當手機通過micro usb數據線連接電腦、USB充電器時,因ID針懸空,此時手機工作于外設DEVICE模式。

    詳見:OTG線與普通USB線區別
